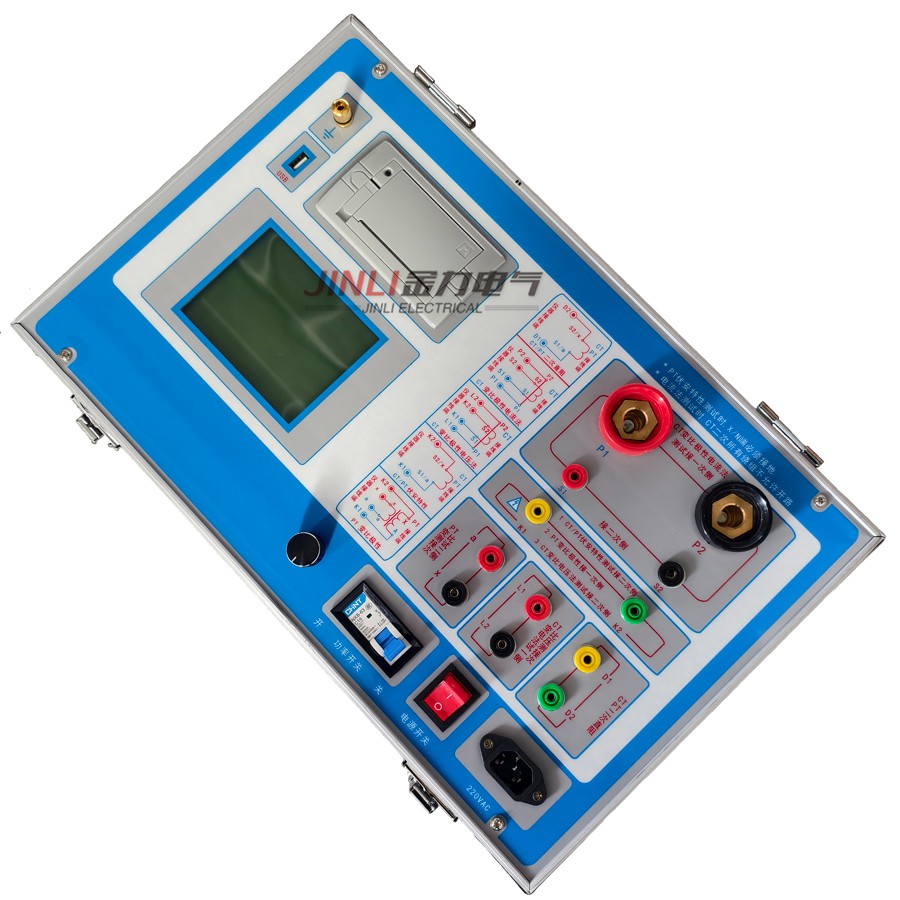

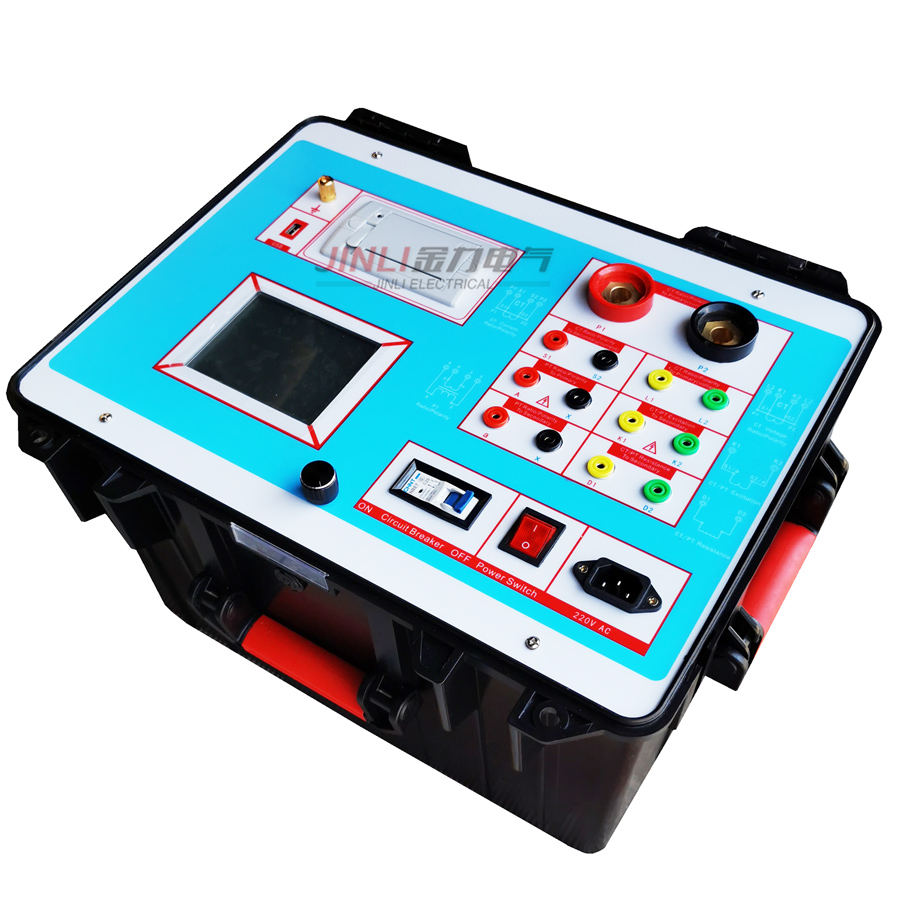

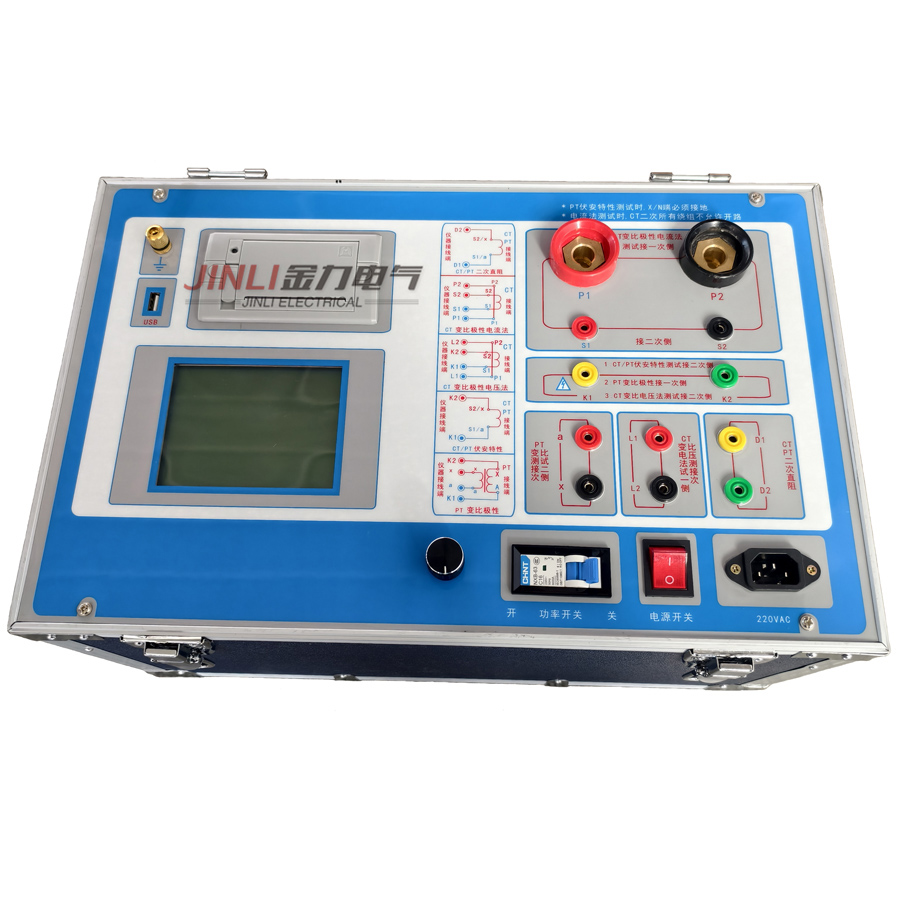

JL4002F全功能互感器特性綜合測試儀2500V/1000A（110KV以下通用）

添加時間：2025-12-06 16:01:29 瀏覽次數：2400

產品詳情

產品簡介：
JL4002F全功能互感器特性綜合測試儀2500V/1000A（110KV以下通用）設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。參考標準GB 1207-2006、GB 1208-2006
產品特性：
◆ 支持檢測CT和PT、單機輸出電壓0-2500V，電流0-1000A.
◆ 滿足 GB1207、GB1208等規程要求.
◆ 無需外接其它輔助設備，單機即可完成所有檢測項目.
◆ 自帶微型快速打印機、可直接現場打印測試結果.
◆ 采用智能控制器，操作簡單.
◆ 大屏幕液晶，圖形化顯示接口.
◆ 按規程自動給出CT/PT（勵磁）拐點值.
◆ 自動給出5%和10%誤差曲線.
◆ 可保存3000組測試資料，掉電后不丟失.
◆ 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
◆ 小巧輕便≤28Kg，非常利于現場測試.

主要測試功能：

CT（保護類、計量類）	PT
? 伏安特性（勵磁特性）曲線	? 伏安特性（勵磁特性）曲線
? 自動給出拐點值	? 自動給出拐點值
? 自動給出5%和10%的誤差曲線	? 變比測量
? 變比測量	? 極性判斷
? 比差測量	? 比差測量
? 相位（角差）測量	? 相位（角差）測量
? 極性判斷	? 交流耐壓測試
? 一次通流測試	? 二次負荷測試
? 交流耐壓測試	? 二次繞組測試
? 二次負荷測試	? 鐵心退磁
?二次繞組測試
? 鐵心退磁

主要技術參數：

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～2500Vrms， 5Arms（20A峰值）
大電流輸出		0～1000A
勵磁精度		≤0.5%（0.2%讀數+0.3%量程）
二次繞組電阻測量	范圍	0.1～300Ω
二次繞組電阻測量	精度	≤0.5%（0.2%讀數+0.3%量程）
二次實際負荷測量	范圍	5～1000VA
二次實際負荷測量	精度	≤0.5%（0.2%讀數+0.3%量程）±0.1VA
相位測量（角差）	精度	±4min
相位測量（角差）	分辨率	0.1min
比差	精度	≤0.05%
CT 變比測量	范圍	≤25000A/5A（5000A/1A）
CT 變比測量	精度	≤0.5%
PT 變比測量	范圍	1～500KV
PT 變比測量	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：400mm × 250mm × 250mm ，重量：≤28Kg

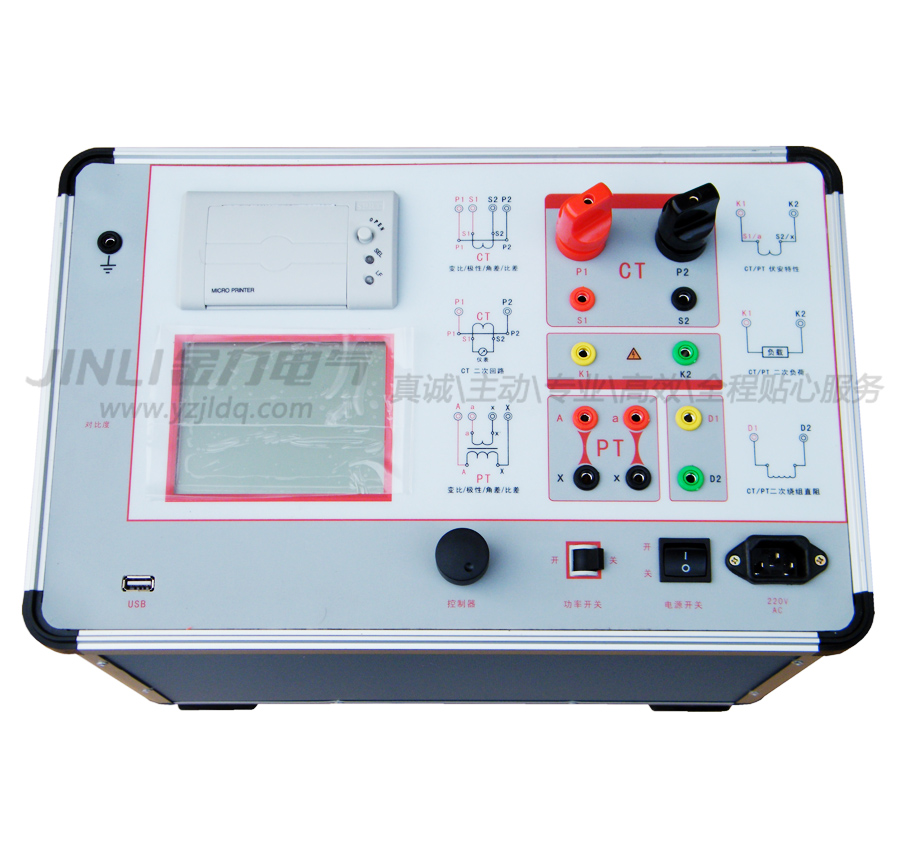

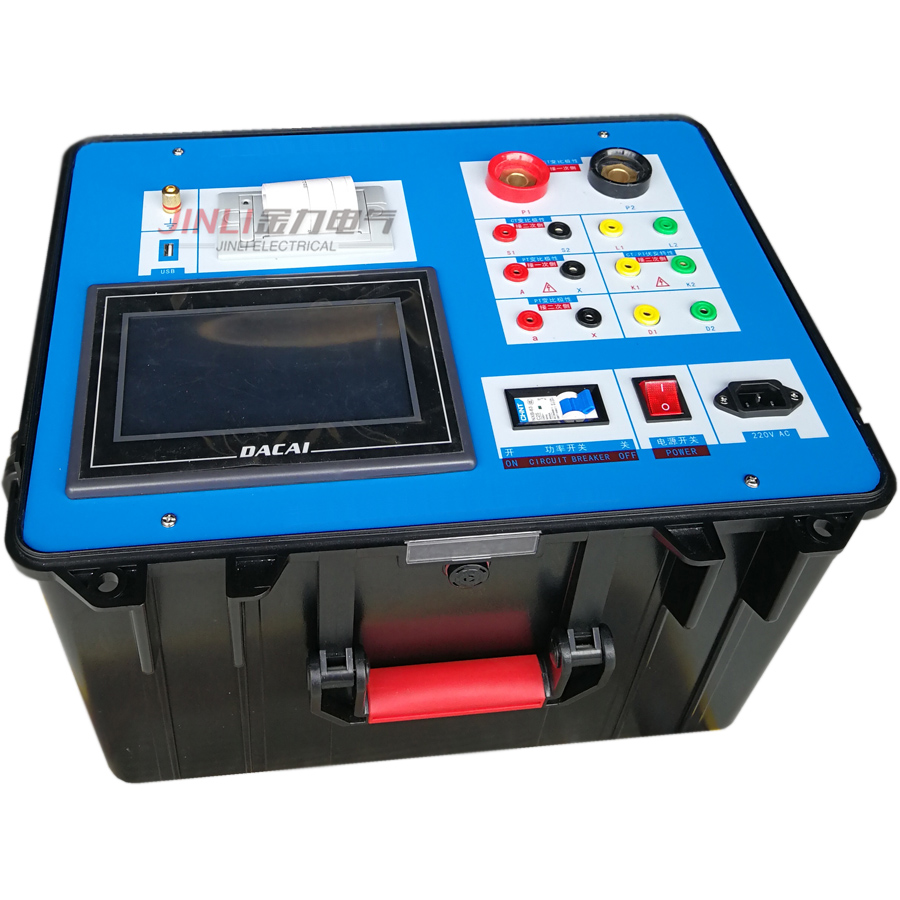

2500-1000副本.jpg F1原圖.jpg

文件下載: JL4002F1型（全功能1路）互感器特性綜合測試儀.pdf
